Le poste de relevage Nouvelle Génération

Réalisé en collaboration avec les professionnels du terrassement

Présentation de la gamme standard

Tampon sécuriséRéhausse: R-300P-1000P-1300P-1600P-1900P-2200P-2500
Hauteur (mm) 1000 1300 1600 1900 2200 2500
FEA (mm) 400 700 1000 1300 1600 1900
Volume (L) 350 450 550 650 750 850

Une conception unique

Structure renforcée en
polyéthylène haute
densité (PEHD) :
épaisseur de cuve 8mmZone de marnage
avec parois lisses et
renforts verticaux
sécurisant le
mouvement du
flotteur de la pompeFond stabilisé avec
renfort et ancrage pour
contrer les pressions
hydrauliques.Prémontage d’un
joint pour fourreau
électrique Ø 40mmProtection de la sortie
en cas de mouvements
de terrainTampon renforcé (35 mm)
étanche par joint, antidérapant
et sécurisé par 8 vis inox.Fond de cuve
incliné hydrocurantCompartiment technique
pour raccordement éléctrique.
(Boîte gel fournie)

Présentation de la gamme standard

Hauteur
(mm)		 1000
FEA
(max mm)		 400
Volume
(litres)		 350
Hauteur
(mm)		 1300
FEA
(max mm)		 700
Volume
(litres)		 450
Hauteur
(mm)		 1600
FEA
(max mm)		 1000
Volume
(litres)		 550
Hauteur
(mm)		 1900
FEA
(max mm)		 1300
Volume
(litres)		 650
Hauteur
(mm)		 2200
FEA
(max mm)		 1600
Volume
(litres)		 750
Hauteur
(mm)		 2500
FEA
(max mm)		 1900
Volume
(litres)		 850

Une conception unique

Structure renforcée en
polyéthylène haute
densité (PEHD) :
épaisseur de cuve 8mmZone de marnage
avec parois lisses et
renforts verticaux
sécurisant le
mouvement du
flotteur de la pompeFond stabilisé avec
renfort et ancrage pour
contrer les pressions
hydrauliques.Prémontage d’un
joint pour fourreau
électrique Ø 40mmProtection de la
sortie en cas de
mouvements
de terrainTampon renforcé (35 mm)
étanche par joint,
antidérapant et sécurisé
par 8 vis inox.Fond de cuve
incliné hydrocurantCompartiment technique
pour raccordement éléctrique.
(Boîte gel fournie)

Gamme de postes avec barres de guidage

Poste de relevage pour eaux chargées adapté aux maisons individuelles ou petits collectifs.
Equipé de barres de guidage pour un montage, démontage et un entretien simplifié. Le poste est prêt à être installé.

Poste de relevage pour eaux chargées adapté aux maisons individuelles ou petits collectifs.
Equipé de barres de guidage pour un montage, démontage et un entretien simplifié. Le poste est prêt à être installé.

Poste: Mono-Pompe

Station: Double-Pompe

Accastillage complet en inox.

Fond de cuve non percé grâce
à son support en inox amovible.

Finition: Standard

Finition: One

Finition: Premium

Finition: Standard
Déclenchement automatique
de la pompe par flotteur.

Flotteur de déclenchement

Finition: One
Déclenchement automatique des pompes
par flotteur et gestion par coffret déporté.
Alarme par flotteur incluse.

Flotteur d’alarme
Coffret de gestion : One

Finition: Premium
Déclenchement automatique des pompes par
sonde piézométrique et gestion par coffret déporté.
Alarme par flotteur incluse.

Flotteur d’alarme
Sonde piézométrique
Coffret de gestion : Premium

Descriptif technique des pompes standards

Garantie 2 ans sur toutes les pompes
(hors transport et main-d’œuvre)

Pompe CLAROVOX

Pour eaux claires ou faiblement chargées

Passage 20 mm

Tube de refoulement : Ø 40 mm Pn = 10 bar

Pompe VORTINOX

Pour eaux chargées

Passage 50 mm

Tube de refoulement : Ø 63 mm Pn = 10 bar

Gamme P-1000 à P-1900 → VX-1
à partir de P-2200 → VX-2
Autres puissances nous consulter

Fiches techniques produits

Retrouvez l’ensemble des fiches techniques de nos produits dans la section téléchargement.

Options et accessoires

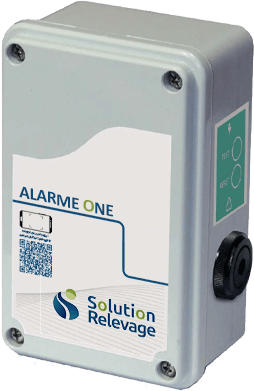

Coffret : ALARME ONE

Alarme intérieure et extérieure :

  • IP54 sans disjoncteur
  • Alarme visuelle et sonore
  • Batterie de secours 9V

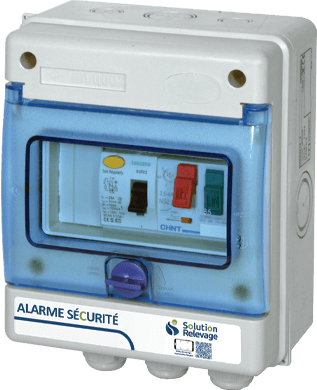

Coffret : ALARME SECURITE

Alarme intérieure et extérieure :
  • IP54 avec deux disjoncteurs :
  • 30 mA de sécurité
  • Magnétothermique différentiel bipolaire 25A
  • Alarme sonore et visuelle
  • Batterie de secours 9V

Flotteur d’alarme

Existe en longueur 3 ou 20 m
(contrepoids compris)

Scie cloche

Diamètre 111 mm
pour entrée 100 mm
(Autres diamètres sur demande)

Anneau de levage et de manutention

M8 acier zingué
Peut également servir pour ancrage

Panier dégrilleur

Dégrilleur en Inox
– Maintenu par chaîne en Inox

Raccord à coller

Sortie de poste pour PVC à coller
Ø 40 mm / 50 mm / 63 mm

Flexible sortie de poste

  • Flexible sortie de poste souple
  • Adapté aux mouvements de terrain
  • Ø 40 mm / 50 mm / 63 mm

Raccord à compression

Sortie de poste à compression
Ø 40 mm / 50 mm / 63 mm

Préconisations de pose
